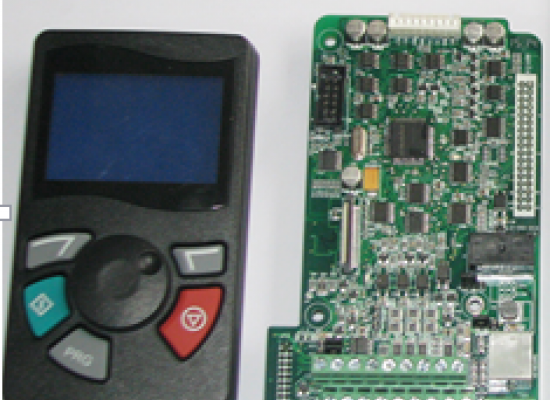

基于TI公司TMS320F28034PNT的高性能电流矢量型变频器方案：

功率范围： 220V级    单相 0.4KW—2.2KW

220V级    三相 0.4KW—75KW

380V级    三相 0.75KW—400KW

690V级    三相 0.75KW—500KW

HBK-HD800系列变频器是一款通用高性能电流矢量变频器，能够控制三相交流异步电动机和三相交流同步电动机。HD800是采用TI公司最新DSP芯片的研发出的高性能矢量控制技术，低速高转矩输出，具有良好的动态特性，超强的过载能力，增加了用户可编程功能及后台监控软件，通讯总线功能，支持多种PG卡等，组合功能强大，性能稳定。可用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备的驱动。

功能概要说明

l 丰富的电压等级 支持单相220V、三相220V、三相380V、三相480V、三相690V五个电压等级。

l 丰富的电机种类支持 支持三相交流异步电机、三相交流永磁同步电机的矢量控制。

l 丰富的控制方式 除有速度传感器矢量控制、无速度传感器矢量控制、V/F控制外，还支持V/F分离控制。

l 丰富的现场总线，支持Modbus-RTU、Profibus-DP、CANlink、CANopen四种总线。

l 丰富的编码器类型 支持差分编码器、开路集电极编码器、旋转变压器、UVW编码器等。

l 全新的SVC(无速度传感器矢量控制)算法，带来更好的低速稳定性，更强 的低频带载能力，而且支持SVC的转矩控制。

l 支持用户可编程 ,通过用户可编程卡，用户可实现二次开发功能，可以用梯形图等方式进行程序编写。

l 强大的后台软件 ，后台软件可实现变频器参数的上传、下载、实时示波器等功能。

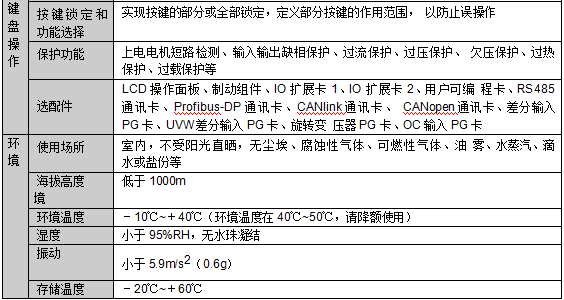

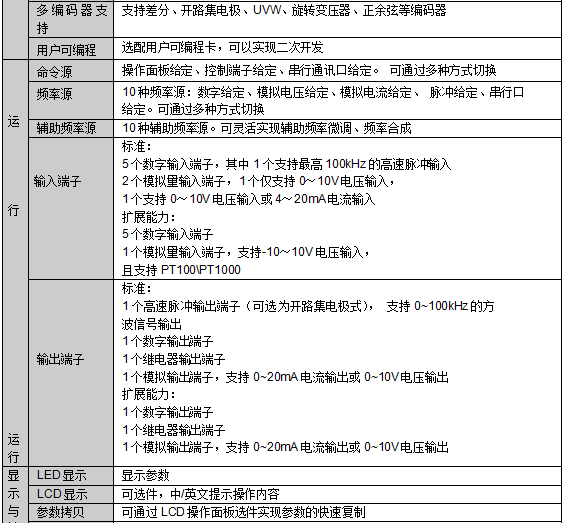

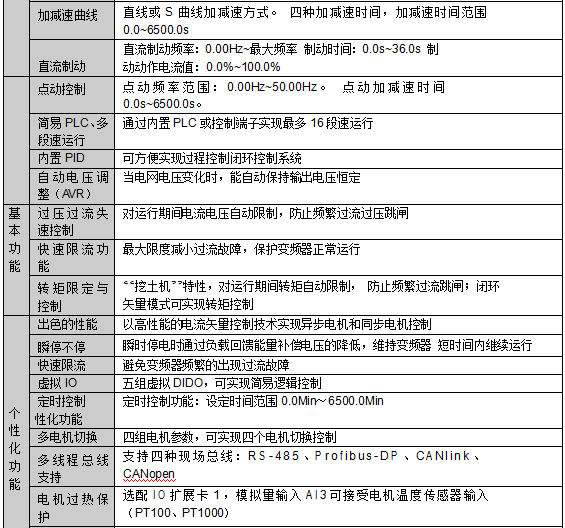

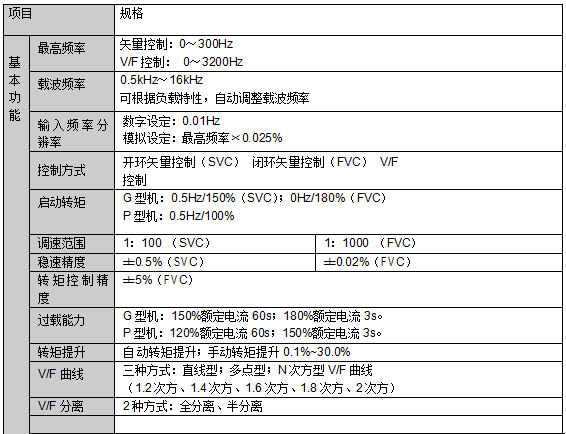

主要性能指标
